Después de la temperatura, la presión es la magnitud más medida en la industria farmacéutica, alimenticia, química y de aguas — y la que sostiene decisiones de proceso igual de críticas: la presión de cámara y camisa de un autoclave durante un ciclo de esterilización, la presión de una línea de vapor limpio, la presión de un reactor, la de una red de aire comprimido que toca producto, la del ensayo de integridad de un filtro esterilizante. Un manómetro con error no detectado compromete la letalidad de un ciclo, la seguridad de un recipiente a presión o la validez de un ensayo. Este artículo describe la calibración de indicadores de presión analógicos (manómetros) y digitales, en presión manométrica relativa, por método de comparación según los lineamientos de DKD-R 6-1 y EURAMET cg-17, ejecutada bajo IRAM-ISO/IEC 17025. Es exactamente el alcance bajo el que QyT está acreditado por el OAA (LC 046) en la magnitud presión: −0,1 a 3,5 MPa, en banco y en campo.
Presión: modos de medición y unidades
La presión es fuerza por unidad de superficie (p = F/A); su unidad SI es el pascal (Pa = N/m²). Como el pascal es una unidad pequeña para la industria, conviven múltiplos y unidades aceptadas o de uso histórico. Conversiones exactas:
| Unidad | Equivalencia en kPa | Comentario |
|---|---|---|
| 1 MPa | 1.000 kPa | Unidad del alcance OAA de QyT |
| 1 bar | 100 kPa | La más usada en planta en Argentina |
| 1 kgf/cm² | 98,0665 kPa | Histórica; persiste en manómetros viejos y calderas |
| 1 psi | 6,894757 kPa | Equipos de origen norteamericano |
| 1 mmHg (Torr) | 0,133322 kPa | Vacío |
| 1 atm | 101,325 kPa | Referencia normal |
El rango acreditado de QyT, −0,1 a 3,5 MPa, equivale a −1 a 35 bar (aprox. −14,5 a 508 psi).
Igual de importante que la unidad es el modo de medición:
- Presión absoluta: referida al vacío perfecto (p = 0). La usan los sensores de procesos de vacío y liofilización.
- Presión manométrica relativa (gauge): referida a la presión atmosférica local. Es la que indica la inmensa mayoría de los manómetros industriales: un manómetro de autoclave que marca 0 bar a cámara abierta está midiendo presión relativa. Puede ser positiva o negativa (vacuometría relativa, hasta −0,1 MPa ≈ −1 bar).
- Presión diferencial: diferencia entre dos tomas (filtros, caudalímetros de placa orificio, presurización de salas).
El alcance acreditado de QyT cubre presión manométrica relativa, positiva y negativa, que es el modo de medición de los manómetros e indicadores digitales de uso general en planta.
Instrumentos comprendidos

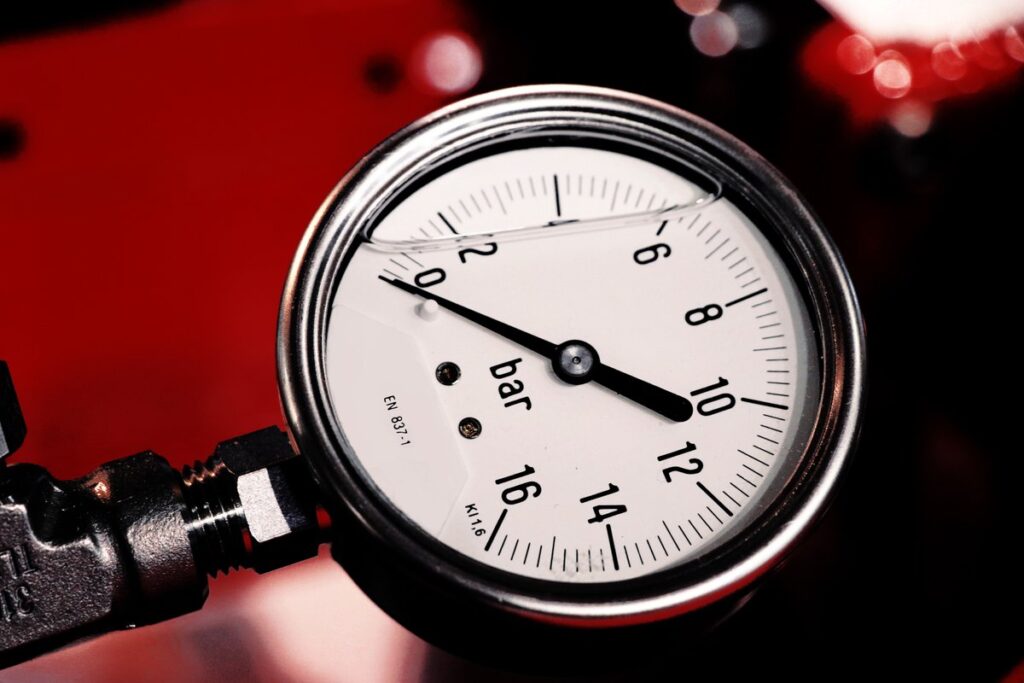

Manómetros analógicos de tubo Bourdon
El instrumento dominante en planta: un tubo metálico curvado de sección elíptica que se endereza elásticamente con la presión interna; el desplazamiento del extremo libre se transmite por un mecanismo de cuadrante a una aguja. Está normalizado por EN 837-1 (dimensiones, metrología, requisitos y ensayos), que define las clases de exactitud como porcentaje del span (alcance de la escala):
| Clase EN 837-1 | Error máximo permitido (% del span) | Ejemplo: manómetro 0–10 bar |
|---|---|---|
| 0,1 | ± 0,1 % | ± 0,01 bar |
| 0,25 | ± 0,25 % | ± 0,025 bar |
| 0,6 | ± 0,6 % | ± 0,06 bar |
| 1,0 | ± 1,0 % | ± 0,1 bar |
| 1,6 | ± 1,6 % | ± 0,16 bar |
| 2,5 | ± 2,5 % | ± 0,25 bar |
| 4,0 | ± 4,0 % | ± 0,4 bar |
Dos consecuencias prácticas de que la clase se exprese sobre el span: primero, el error relativo crece hacia el inicio de la escala (un clase 1,0 de 0–10 bar usado a 2 bar admite ±0,1 bar = 5 % de la lectura); segundo, la regla de selección de EN 837-2 es elegir el rango de modo que la presión de trabajo no supere 3/4 del span con carga estable ni 2/3 con carga pulsante. Los manómetros de membrana (diafragma) y cápsula — usados para rangos bajos y fluidos agresivos o viscosos — están cubiertos por EN 837-3 con el mismo esquema de clases.
Indicadores digitales de presión
Un sensor (típicamente piezorresistivo o capacitivo) más electrónica de acondicionamiento y display. Mejor resolución, menor histéresis mecánica y exactitudes típicas de 0,025 % a 0,5 % del span según gama. Incluyen desde manómetros digitales de proceso hasta calibradores portátiles. La exactitud declarada por el fabricante debe leerse con cuidado: puede estar expresada sobre el span, sobre la lectura, o como combinación, y puede incluir o no los efectos de temperatura.
Transmisores de presión
Convierten la presión en una señal normalizada (4–20 mA, HART, digital de bus). Su evaluación de desempeño está normalizada por las series IEC 60770 e IEC 61298 (esta última, métodos generales de ensayo de dispositivos de medición y control de procesos; la Parte 2, ensayos en condiciones de referencia). La calibración del transmisor requiere medir simultáneamente la presión aplicada y la señal de salida (con un miliamperímetro o el sistema de control), y puede hacerse del transmisor solo o del lazo completo hasta el display del DCS/SCADA — la misma distinción sensor/indicador/lazo que en temperatura.
Trazabilidad: de la balanza de presión al manómetro de planta
La realización primaria de la presión en el rango industrial se hace con balanzas de presión (pressure balances o dead-weight testers): un conjunto pistón-cilindro de área efectiva conocida sobre el que se cargan masas calibradas; la presión generada es p = F/Ae, con correcciones por gravedad local, empuje del aire, temperatura del pistón y deformación del conjunto. Su calibración y uso están descriptos en EURAMET cg-3 (Calibration of Pressure Balances). La jerarquía operativa típica:
| Nivel | Patrón | Incertidumbre relativa típica |
|---|---|---|
| Primario | Balanzas de presión de los INM (INTI, PTB, NIST) | Partes en 10⁻⁵ a 10⁻⁶ |
| Patrón de laboratorio acreditado | Balanza de presión o calibrador digital de referencia calibrado contra el nivel anterior | Partes en 10⁻⁴ a 10⁻⁵ |
| Patrón de trabajo | Calibrador / manómetro digital de referencia | 0,01 % a 0,05 % de la lectura |
| Instrumento de planta (UUT) | Manómetro o indicador digital | 0,1 % a 4 % del span |
Cada nivel hereda la trazabilidad del anterior mediante calibración con incertidumbre declarada. En Argentina, los laboratorios acreditados ISO/IEC 17025 trazan a través de INTI, que mantiene los patrones nacionales bajo el CIPM-MRA.
Método por comparación
La calibración por comparación consiste en aplicar al UUT (Unit Under Test, el instrumento a calibrar) y al patrón la misma presión, generada por un generador de presión (bomba manual o neumática, prensa hidráulica de comparación o controlador de presión), y registrar ambas indicaciones en una serie de puntos del rango. Los documentos de referencia son DKD-R 6-1 (Calibration of Pressure Gauges, edición 03/2014) y EURAMET cg-17 v4.1 (09/2022) (Guidelines on the Calibration of Electromechanical and Mechanical Manometers), técnicamente convergentes.
Condiciones de montaje
Antes de medir, hay cuatro cuestiones de instalación que un cálculo posterior no corrige:
- Posición de uso. Los manómetros Bourdon se calibran en la posición de uso declarada (típicamente vertical, dial al frente): la gravedad afecta el mecanismo y el error cambia con la orientación.
- Nivel de referencia. Si el plano de referencia del patrón y el del UUT no están a la misma altura, la columna de fluido entre ambos introduce una diferencia Δ p = ρ · g · Δ h (ρ: densidad del fluido transmisor; g: gravedad local). En medio líquido es significativa: para aceite mineral (ρ ≈ 870 kg/m³), 10 cm de desnivel ≈ 0,85 kPa — mayor que la CMC del laboratorio. Se minimiza el desnivel o se aplica la corrección.
- Torque de montaje. El apriete de la conexión roscada puede deformar la caja y desplazar el cero, especialmente en manómetros de baja calidad. Si el comportamiento del UUT frente al torque no es conocido, DKD-R 6-1 indica determinar la reproducibilidad con un segundo montaje, documentando el torque aplicado.
- Fluido transmisor y limpieza. Gas (aire o nitrógeno) para rangos bajos y medios; líquido (aceite o agua) para rangos altos. En instrumentos destinados a servicio con oxígeno o para uso sanitario, la compatibilidad y limpieza del circuito es obligatoria — la contaminación con aceite de un manómetro de O₂ es un riesgo de seguridad, no solo metrológico.
Precarga
Antes de la primera serie se lleva el instrumento al límite superior del rango de calibración y se mantiene la presión, al menos 30 segundos, una a tres veces según la secuencia (tabla siguiente). La precarga ejercita el elemento elástico, libera tensiones residuales del transporte o del montaje y estabiliza el comportamiento de histéresis. Luego de la precarga (y si el UUT lo permite) se pone a cero la indicación, y se registra la lectura de cero inmediatamente después.
Secuencias de calibración: A, B y C
DKD-R 6-1 (Tabla 1) escala el esfuerzo de calibración según la incertidumbre que se pretende alcanzar, expresada como porcentaje del span:
| Secuencia | Incertidumbre pretendida (% del span) | Puntos mínimos (incl. cero) | Precargas | Espera entre escalones | Espera en límite superior | Series ascendentes | Series descendentes |
|---|---|---|---|---|---|---|---|
| A | < 0,1 % | 9 | 3 | > 30 s | 2 min | 2 | 2 |
| B | 0,1 a 0,6 % | 9 | 2 | > 30 s | 2 min | 2 | 1 |
| C | > 0,6 % | 5 | 1 | > 30 s | 2 min | 1 | 1 |
Reglas operativas asociadas (DKD-R 6-1 § 7):
- El tiempo entre dos escalones consecutivos debe ser igual y no menor a 30 s, y la lectura se toma no antes de 30 s de iniciado el cambio de presión — siempre con indicación estable de patrón y UUT.
- En el límite superior, la espera es de 2 minutos (registrando la lectura antes y después de la espera); para manómetros Bourdon, 5 minutos.
- Los manómetros Bourdon se golpetean suavemente antes de leer, para liberar el rozamiento del mecanismo de aguja; la lectura se toma después del golpeteo.
- La lectura de cero al final de cada serie se toma no antes de 30 s después de la descarga completa.
- En instrumentos de rango positivo y negativo (mancovacuómetros), se calibran al menos dos puntos en el rango negativo (p. ej. −1 bar y −0,5 bar) y el resto en el positivo.
En la práctica industrial: un manómetro Bourdon clase 1,0 o 1,6 va a secuencia C (5 puntos, una serie subiendo y una bajando); un indicador digital de proceso de 0,1–0,5 % va a secuencia B; la secuencia A queda para patrones de referencia y calibradores. La subida y bajada no es redundancia: la diferencia entre ambas series en un mismo punto es la histéresis del instrumento, característica esencial de los elementos elásticos que una calibración de una sola dirección no puede ver.
Selección de puntos
Los puntos se distribuyen de manera aproximadamente uniforme en el rango de calibración, incluyendo el cero y el límite superior. El cero solo es punto de calibración válido si la aguja no descansa sobre un tope mecánico: con tope, la indicación de cero no refleja el estado del mecanismo y se registra solo como dato informativo. Para 5 puntos en un manómetro 0–10 bar: 0 – 2,5 – 5 – 7,5 – 10 bar; para 9 puntos, escalones cada 12,5 % del span. Si el instrumento opera en un punto crítico fijo — la presión de trabajo de un autoclave, la consigna de una válvula de seguridad, la presión de red — conviene incluir ese punto, además de los de la grilla.
Modelo del error y balance de incertidumbre
El resultado a reportar en cada punto es el error de indicación (desviación de la indicación respecto del valor convencional del patrón). El modelo de DKD-R 6-1 (§ 8.3.1), por serie ascendente o descendente:
Δ p↑↓ = pind,↑↓ – ppatron + δ pcero + δ prepetibilidad
y para el valor medio de las series ascendente y descendente se agrega la contribución de histéresis:
Δ pmedio = p̄ind – ppatron + δ pcero + δ prepetibilidad + δ phisteresis
| Símbolo | Magnitud | Evaluación de la incertidumbre |
|---|---|---|
| ppatron | Valor convencional del patrón (con correcciones de uso: nivel de referencia, temperatura, gravedad local si es balanza de presión) | Certificado del patrón (Tipo B, k del certificado) + deriva estimada del historial |
| r | Resolución del UUT (digital) o fracción de división apreciable (analógico) | Rectangular, u = r/(2√(3)) |
| f0 | Desvío de cero: diferencia de lecturas de cero antes/después de cada serie | Rectangular, u = f0/(2√(3)) |
| b’ | Repetibilidad: diferencia entre series en la misma dirección y mismo montaje | Rectangular, u = b’/(2√(3)) |
| b | Reproducibilidad: diferencia entre montajes distintos (si se hace segundo montaje) | Rectangular, u = b/(2√(3)) |
| h | Histéresis: diferencia entre serie ascendente y descendente, corregida por cero | Rectangular, u = h/(2√(3)) |
La incertidumbre combinada se obtiene por suma cuadrática (JCGM 100, ley de propagación) y la expandida con k = 2 (≈ 95 %):
U(Δ p) = k · √(u2(ppatron) + u2(r) + u2(f0) + u2(b’) + u2(h) + …)
DKD-R 6-1 agrega un concepto útil para el usuario final: el error span (intervalo de error), D = |Δ p| + U, el máximo apartamiento esperable entre el valor medido y el verdadero — una cota que combina el error sistemático conocido con la incertidumbre, práctica para comparar contra la tolerancia de proceso. La guía fija además pisos para los valores declarables: una calibración por secuencia B no puede declarar incertidumbre menor que 0,04 % del span (error span 0,06 %), y una por secuencia C no menor que 0,30 % del span (error span 0,60 %), por más bajo que dé el cálculo.
Ejemplo numérico (caso didáctico, valores ilustrativos)
Calibración en banco de un indicador digital de presión manométrica, rango 0–1 MPa (0–10 bar), resolución 0,1 kPa (0,001 bar), con dos series ascendentes y dos descendentes, evaluado en el punto 1.000 kPa sobre el promedio de las series. Los números son representativos; el balance real depende del patrón, el generador de presión y la dispersión observada.
| Fuente | Valor estimado | Distribución | Divisor | u (kPa) |
|---|---|---|---|---|
| Patrón — certificado | U = 0,40 kPa (k = 2) | Normal | 2 | 0,200 |
| Patrón — deriva | ± 0,15 kPa | Rectangular | √3 | 0,087 |
| Patrón — dispersión de lecturas | s = 0,05 kPa | Normal (Tipo A) | — | 0,050 |
| UUT — dispersión de lecturas | s = 0,05 kPa | Normal (Tipo A) | — | 0,050 |
| UUT — resolución | r = 0,1 kPa | Rectangular | 2√3 | 0,029 |
| UUT — desvío de cero | f₀ = 0,1 kPa | Rectangular | 2√3 | 0,029 |
| UUT — repetibilidad | b’ = 0,2 kPa | Rectangular | 2√3 | 0,058 |
| UUT — histéresis | h = 0,5 kPa | Rectangular | 2√3 | 0,144 |
| Nivel de referencia (residual tras corrección) | ± 0,05 kPa | Rectangular | √3 | 0,029 |
| Combinada | u ≈ 0,28 | |||
| Expandida (k = 2) | U(Δp) ≈ 0,56 |
Con p̄ind = 1.000,6 kPa y ppatron = 1.000,0 kPa:
Δ p = +0,6 kPa ± 0,6 kPa (k = 2)
(0,56 kPa redondeado hacia arriba a 0,6 kPa, práctica habitual de redondeo de U en certificados). Interpretación: el instrumento lee 0,6 kPa (0,006 bar) por encima del valor convencional en fondo de escala, con intervalo de confianza al 95 % de ±0,6 kPa — equivalente a un error de +0,06 % del span con U = 0,06 % del span, sobrado para un instrumento cuya especificación sea 0,25 % o peor. La componente dominante es el certificado del patrón (0,200) seguida de la histéresis del UUT (0,144): la primera se reduce con un patrón mejor; la segunda es propia del instrumento y no hay forma de calibrarla «hacia afuera».
CMC vs. U(Δp): la Capacidad de Medición y Calibración (CMC) declarada en el alcance OAA es la mejor incertidumbre que el laboratorio puede ofrecer con sus patrones, definida para el mejor instrumento existente razonablemente calibrable. Para QyT (LC 046), en presión manométrica relativa, CMC = 0,50 kPa (−0,1 a 1,4 MPa) y 0,95 kPa (1,4 a 3,5 MPa), en banco y en campo. La U(Δp) de cada certificado incluye además las contribuciones propias del UUT (resolución, cero, repetibilidad, histéresis), por lo que siempre será igual o mayor que la CMC — en el ejemplo, 0,56 > 0,50 porque la histéresis y la repetibilidad del UUT se suman a la base del patrón.
Conformidad y regla de decisión
Como en toda calibración bajo ISO/IEC 17025:2017 (§ 7.8.6), si el certificado incluye declaración de conformidad — típicamente contra la clase EN 837-1 del instrumento o contra una tolerancia de proceso definida por el usuario — la regla de decisión debe estar declarada y, preferentemente, acordada de antemano. Las opciones sistematizadas por ILAC-G8:09/2019 van de la regla simple (|Δp| ≤ tolerancia, sin descontar U) a las bandas de guarda (|Δp| + U ≤ tolerancia para declarar conforme). Para manómetros industriales de clase 1,0 en adelante, la regla simple suele dejar margen amplio (tolerancia ≥ 0,1 bar contra U del orden de 0,005 bar); para instrumentos digitales de alta exactitud o patrones de trabajo del cliente, donde tolerancia e incertidumbre se acercan, la banda de guarda es la opción defendible. El error span de DKD-R 6-1 ofrece un criterio directo: si D = |Δ p| + U es menor que la tolerancia, el instrumento es apto incluso bajo la regla más conservadora.
La tolerancia, en cualquier caso, la fija el usuario en función de la criticidad del proceso — no el laboratorio ni la clase de fábrica del instrumento.
Calibración en banco vs. en campo
QyT denomina «en banco» al servicio ejecutado en su laboratorio propio (Ramos Mejía, Buenos Aires) y «en campo» al servicio en planta del cliente. En la magnitud presión, ambos están contemplados en el alcance acreditado OAA LC 046 — y a diferencia de temperatura, con las mismas CMC, porque la configuración de patrones que viaja a planta es equivalente a la del laboratorio:
| Aspecto | En banco | En campo |
|---|---|---|
| Generación de presión | Banco de comparación del laboratorio | Bomba de comparación portátil / generador portátil |
| Condiciones ambientales | Controladas | Registradas durante la calibración |
| Movilización del UUT | El instrumento viaja al laboratorio | El instrumento permanece en su instalación (o se desmonta y calibra en sala contigua) |
| Aplicación típica | Manómetros patrón del cliente, calibradores, instrumentos desmontables | Manómetros de autoclaves, reactores, líneas y recipientes; instrumentación que no conviene desmontar y despachar |
| CMC OAA LC 046 | 0,50 kPa (−0,1 a 1,4 MPa); 0,95 kPa (1,4 a 3,5 MPa) | 0,50 kPa (−0,1 a 1,4 MPa); 0,95 kPa (1,4 a 3,5 MPa) |
La calibración en campo evita el desmontaje, el despacho y la parada prolongada — con la misma calidad metrológica acreditada. La decisión pasa por logística y por la cantidad de instrumentos: una planta con decenas de manómetros resuelve su programa anual en una o dos visitas.
Dónde importa en la industria regulada
- Autoclaves y esterilización por vapor. La relación presión-temperatura del vapor saturado es la base del proceso: a 121 °C corresponden ≈ 205 kPa absolutos (≈ 1,05 bar relativos); a 134 °C, ≈ 304 kPa absolutos (≈ 2,0 bar relativos). Los manómetros de cámara y camisa son instrumentos críticos de proceso en las calificaciones (IQ/OQ/PQ) y EN 285 exige instrumentación de presión con exactitud controlada. Un manómetro de cámara con error de +0,1 bar puede enmascarar vapor sobrecalentado o aire residual.
- Vapor limpio y SIP. Las presiones de línea y de los puntos de uso durante la esterilización en línea (SIP) se monitorean con manómetros sanitarios (separador a membrana tipo clamp) cuya membrana agrega histéresis y deriva — razón de más para calibrarlos montados con su separador.
- Aire comprimido y gases de proceso. La presión de red es parte del control de la red de aire comprimido (ISO 8573) y de los gases que tocan producto.
- Ensayos de integridad de filtros. Los equipos de bubble point / diffusion test miden presiones con tolerancias estrechas; un error de presión se traduce directamente en un falso conforme/no conforme del filtro esterilizante.
- Recipientes a presión y seguridad. Calderas, tanques y reactores: el manómetro es además un elemento de seguridad, y su calibración periódica es exigida por las jurisdicciones en los registros de aparatos sometidos a presión.
- HVAC y presiones diferenciales de salas. Los sensores de presión diferencial de cascadas de salas limpias trabajan en rangos de decenas de Pa — un alcance metrológico distinto (micromanometría) que excede al instrumento de proceso típico, pero que integra el mismo programa de calibración de planta.
Lectura del certificado: qué debe contener
- Identificación del UUT: marca, modelo, serie, rango, clase o especificación de exactitud, resolución (digital) o división de escala (analógico), modo de medición (relativa), fluido y posición de calibración.
- Identificación de los patrones: con número de certificado, fecha y U declarada, y la cadena de trazabilidad (típicamente: patrón ↔ laboratorio acreditado ↔ INTI).
- Método: referencia al procedimiento de calibración aplicado y al esquema de series ejecutado.
- Condiciones: ambientales, fluido transmisor, posición, nivel de referencia, torque si fue determinante.
- Tabla de resultados por punto: presión de referencia, indicación (ascendente, descendente y/o media según secuencia), error Δp, histéresis cuando corresponda, incertidumbre expandida U con su k.
- Regla de decisión (si hay declaración de conformidad) y declaración del estado de acreditación.
Como todo certificado bajo ISO/IEC 17025, reporta resultados a la fecha de calibración y no incluye fecha de vencimiento: el intervalo de recalibración lo define el usuario por análisis de riesgo (ILAC-G24 / OIML D 10:2022). Para manómetros de proceso en industria regulada, la práctica habitual es 6 a 12 meses en instrumentos críticos (esterilización, seguridad) y 12 a 24 meses en servicios generales, ajustado por el historial de deriva: un Bourdon que llega dos períodos seguidos dentro de tolerancia admite extender; uno que muestra deriva de cero creciente o histéresis en aumento — síntomas clásicos de fatiga del elemento elástico o desgaste del mecanismo — exige acortar el intervalo o reemplazar el instrumento.
Buenas prácticas de uso entre calibraciones
- Verificación del cero: con el instrumento despresurizado, la aguja debe volver a cero (o la indicación digital a 0 ± resolución). Un corrimiento de cero persistente es el primer síntoma de sobrepresión sufrida o fatiga del Bourdon.
- Protección contra sobrepresión y pulsaciones: la sobrepresión deforma plásticamente el elemento elástico y arruina la calibración de forma irreversible. Amortiguadores de pulsación, sifones (para vapor) y limitadores protegen al instrumento.
- Temperatura de servicio: el error de los manómetros crece fuera de la temperatura de referencia (típicamente 20 °C); en líneas de vapor, el sifón o «cola de chancho» protege al mecanismo de la temperatura además de la pulsación.
- Selección de rango: presión de trabajo hasta 3/4 del span con carga estable y hasta 2/3 con carga pulsante (EN 837-2); un manómetro trabajando crónicamente en el último cuarto de su escala envejece más rápido.
- Glicerina y vibración: en puntos con vibración, el llenado con glicerina amortigua la aguja y prolonga la vida del mecanismo — sin alterar la necesidad de calibración.
Normativa y documentos de referencia
| Documento | Alcance |
|---|---|
| IRAM-ISO/IEC 17025:2017 | Requisitos generales para la competencia de los laboratorios de ensayo y calibración |
| JCGM 200:2012 (VIM 3) | Vocabulario internacional de metrología |
| JCGM 100:2008 (GUM) | Guía para la expresión de la incertidumbre de medición |
| DKD-R 6-1 (ed. 03/2014) | Calibration of Pressure Gauges — secuencias de calibración, modelo de error y balance de incertidumbre (PTB/DKD; revisión 3, 2020) |
| EURAMET cg-17 v4.1 (09/2022) | Guidelines on the Calibration of Electromechanical and Mechanical Manometers |
| EURAMET cg-3 v2.1 (02/2025) | Guidelines on the Calibration of Pressure Balances |
| CEM ME-003 (ed. digital 2019) | Procedimiento para la calibración de manómetros, vacuómetros y manovacuómetros (Centro Español de Metrología) |
| EN 837-1 | Manómetros de tubo Bourdon — dimensiones, metrología, requisitos y ensayos |
| EN 837-2 | Recomendaciones de selección e instalación de manómetros |
| EN 837-3 | Manómetros de membrana y cápsula |
| OIML R 101:1991 | Indicating and recording pressure gauges, vacuum gauges and pressure-vacuum gauges with elastic sensing elements |
| IEC 61298-2:2008 (Ed. 2.0) | Process measurement and control devices — Tests under reference conditions |
| ILAC-G8:09/2019 | Reglas de decisión y declaraciones de conformidad |
| ILAC G24:2022 / OIML D 10:2022 (E) | Determinación de intervalos de recalibración |
| EN 285 | Esterilizadores de vapor grandes — requisitos de instrumentación de los ensayos |
| ANMAT Disposición 4159/2023 | Guía de BPF para elaboradores de medicamentos de uso humano |
| EU GMP Parte I, Cap. 3 (§ 3.41) | Calibración de equipos a intervalos definidos |
| FDA 21 CFR § 211.68 | Calibración de instrumentos en manufactura farmacéutica |
Conclusión
La calibración de un manómetro o indicador digital de presión por comparación bajo IRAM-ISO/IEC 17025 es más que aplicar presiones y anotar lecturas: exige precarga, secuencia ascendente/descendente con tiempos normalizados, control de la posición, del nivel de referencia y del torque de montaje, y un balance de incertidumbre que capture las contribuciones del patrón y las del propio instrumento — resolución, desvío de cero, repetibilidad e histéresis. El certificado resultante responde las dos preguntas que importan en planta: cuál es el error del instrumento en cada punto (en ambas direcciones, porque los elementos elásticos no suben y bajan igual) y con qué confianza. Con esa información, el usuario puede aplicar su regla de decisión, comparar el error span contra su tolerancia de proceso y defender ante cualquier inspección que su presión — la del autoclave, la del reactor, la de la red — está bajo control metrológico.
QyT Servicios (Q&T TRADE S.R.L., Azcuénaga 124, Ramos Mejía, Buenos Aires) es Laboratorio de Calibración acreditado por el OAA con acreditación Nº LC 046, conforme a IRAM-ISO/IEC 17025:2017. La calibración de indicadores analógicos y digitales de presión manométrica relativa, según procedimiento PP-T-010, se brinda dentro del alcance acreditado, en banco y en campo:
- −0,1 MPa ≤ p ≤ 1,4 MPa, CMC = 0,50 kPa.
- 1,4 MPa ≤ p ≤ 3,5 MPa, CMC = 0,95 kPa.
Cada certificado incluye errores de indicación punto por punto (series ascendente y descendente), histéresis, incertidumbre expandida con factor de cobertura declarado, identificación de patrones y trazabilidad al INTI, regla de decisión explícita y declaración del estado de acreditación.
Ver alcance acreditado vigente en www.oaa.org.ar.
